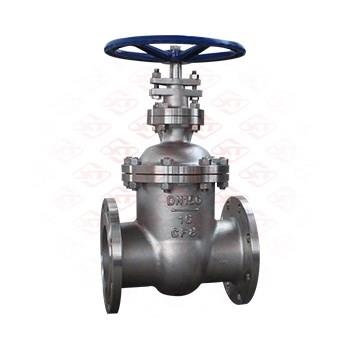

Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀：手动、法兰连接、暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10~PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。
性能参数
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z45T-10 |
10 |
1.0 |
≤100 |
水 |
|
Z45T-16Q |
16 |
1.6 |
≤100 |
水 |
主要零件材料
|
型号 |
材料 |
|||
|
阀体、阀盖、阀板 |
阀杆 |
密封面 |
填料 |
|
|
Z45T-10 |
灰铸铁 |
铬不锈钢 |
铸铝青铜 |
O形圈 |
|
Z45T-16Q |
球墨铸铁 |
铬不锈钢 |
铸铝青铜 |
O形圈 |
主要外形和连接尺寸
|
公称通径 |
主要外形尺寸和连接尺寸 |
|||||
|
L |
D |
D1 |
D2 |
Z-d |
H |
|
|
Z45T-10 |
||||||
|
50 |
178 |
165 |
125 |
102 |
4-Φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4-Φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8-Φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8-Φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8-Φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8-Φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
8-Φ23 |
610 |
|
250 |
330 |
395 |
350 |
320 |
12-Φ23 |
730 |
|
300 |
356 |
445 |
400 |
370 |
12-Φ23 |
950 |
|
Z45T-16Q |
||||||
|
50 |
178 |
165 |
125 |
102 |
4-Φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4-Φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8-Φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8-Φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8-Φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8-Φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
12-Φ23 |
610 |
|
250 |
330 |
395 |
350 |
320 |
12-Φ28 |
730 |
|
300 |
356 |
445 |
400 |
370 |
12-Φ28 |
950 |
|
350 |
381 |
520 |
470 |
438 |
16-Φ28 |
1125 |
|
400 |
406 |
582 |
525 |
490 |
16-Φ31 |
1200 |
