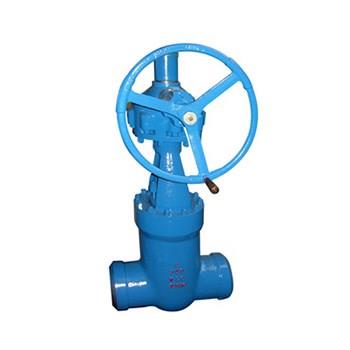

自密封闸阀

发布日期：2017-09-06 浏览量：次
壳体 ASTM A216 WCB ASTM A351 CF8闸板 WCB CF8 CF8M Monel阀杆 F6a F304 F316 Monel F304闸板密封面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL阀座密封面 13Cr STL STL 304 STL 316 STL Morel 304 STL STL

服务热线：0577-57666051/57666050

在线咨询

美标自密封闸阀标准：

设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力 -温度 试验 -检验
APl 600 ASME B16.10 ASME B16.5 ASTM B16.25 ASME B16.34 APl 598



美标自密封闸阀主要零件材料：

壳体 ASTM A216 WCB ASTM A351 CF8
闸板 WCB CF8 CF8M Monel
阀杆 F6a F304 F316 Monel F304
闸板密封面 13Cr 13Cr STL 304 STL 316 STL Monel 304 304 STL
阀座密封面 13Cr STL STL 304 STL 316 STL Morel 304 STL STL



美标自密封闸阀尺寸表：

压力级 DN
(mm) 		NPS
(_n) 		L d H W H1 W1 H2 W2 电动装置
RF RTJ BW
600
(PN110) 		50 2 292 295 292 51 444 200 - - 550 590 DZW20A
65 21/2 330 333 330 64 500 250 - - 600 590 DZW20A
80 3 356 359 356 76 558 280 585 310 660 590 DZW30A
100 4 432 435 432 102 665 300 695 310 780 590 DZW45A
125 5 508 511 508 127 760 350 790 310 850 810 DZW60A
150 6 559 562 559 152 868 450 900 310 990 830 DZW90
200 8 660 664 660 203 1073 500 1110 310 1130 830 DZW120
250 10 787 791 787 254 1263 650 1300 460 1360 870 DZW180
300 12 838 841 838 305 1600 700 1650 460 1520 870 DZW250
350 14 889 892 889 337 1692 900 1750 460 1730 1170 DZW350
400 16 991 994 991 406.5 1835 900 1900 460 1840 1170 DZW500
900
(PN150) 		50 2 368 371 368 51 458 280 - - 832 590 DZW20A
65 21/2 419 422 419 62 550 280 - - 880 590 DZW30A
80 3 381 384 381 74 610 300 660 310 910 590 DZW30A
100 4 457 460 457 100 702 350 750 310 1020 590 DZW45A
125 5 559 562 559 125 850 400 900 310 - - DZW60A
150 6 610 613 610 150 980 500 1060 460 1060 830 DZW90
200 8 737 740 737 201 1100 650 1140 460 1150 830 DZWl20
250 10 838 841 838 252 1320 700 1370 460 1320 870 DZWl80
300 12 965 968 965 303 1500 900 1560 460 1580 870 DZW250
350 14 1029 1038 1029 322 1900 900 1950 600 1660 1170 DZW350
400 16 1130 1140 1130 373 2050 900 2100 600 1780 1170 DZW500
1500
(PN260) 		50 2 368 371 368 49 510 280 - - - - DZW30A
65 21/2 419 422 419 62 560 300 - - - - DZW30A
80 3 470 473 470 74 620 350 670 310 960 590 DZW45A
100 4 546 549 546 100 728 400 770 310 1040 810 DZW60A
125 5 673 676 673 125 870 450 920 310 - - DZW90
150 6 705 711 705 144 1000 500 1070 460 1250 830 DZWl20
200 8 832 841 832 192 1130 750 1180 460 1600 870 DZWl80
250 10 991 1000 991 239 1360 900 1410 600 2150 870 DZW250
300 12 1130 1146 1130 287 - - 1620 600 2380 1170 DZW350
350 14 1257 1276 1257 315 - - 2020 600 2580 1170 DZW500
