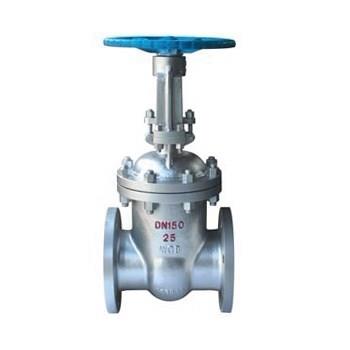

高中压法兰闸阀

发布日期：2017-09-06 浏览量：次

Z40H、Z40Y、Z40W 型 PN100、PN160 高中压法兰闸阀：手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为不锈钢、硬质合金，工作压力 10.0~16.0MPa，阀体材料为碳素钢（Z40H-100~160 Z40Y-100~160）、铬钼钢（Z40Y-100I~160I）、不锈钢（Z40W-100P~160P）的闸阀。

服务热线：0577-57666051/57666050

美标闸阀

性能参数

型号	PN	工作压力/MPa	使用温度/℃	适用介质
Z40H-100	100	10.0	≤425	水、蒸汽、油品
Z40H-160	160	16.0	≤425	水、蒸汽、油品
Z40Y-100	100	10.0	≤425	水、蒸汽、油品
Z40Y-160	160	16.0	≤425	水、蒸汽、油品
Z40Y-100I	100	10.0	≤550	蒸汽、油品
Z40Y-160I	160	16.0	≤550	蒸汽、油品
Z40W-100P	100	10.0	≤200	醋酸类
Z40W-160P	160	16.0	≤200	醋酸类

主要零件材料

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z40H-100	碳素钢	铬不锈钢	堆焊铁基合金	柔性石墨
Z40H-160	碳素钢	铬不锈钢	堆焊硬质合金	柔性石墨
Z40Y-100	碳素钢	铬不锈钢	堆焊硬质合金	柔性石墨
Z40Y-160	碳素钢	铬不锈钢	堆焊硬质合金	柔性石墨
Z40Y-100I	铬钼钢	铬钼钢	堆焊硬质合金	石墨盘根
Z40Y-160I	铬钼钢	铬钼钢	堆焊硬质合金	石墨盘根
Z40W-100P	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z40W-160P	铬钼合金钢	铬钼合金钢	堆焊硬质合金	聚四氟乙烯

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
公称通径	L	D	D1	D2	D6	b	Z-d	H	D
Z40Y-100
40	240	165	125	95	76	26	4-Φ23	360	320
50	250	195	145	112	88	28	4-Φ25	490	360
65	280	220	170	138	110	32	8-Φ25	540	400
80	310	230	180	148	121	34	8-Φ25	572	400
100	350	265	210	172	150	38	8-Φ30	573	400
125	400	310	250	210	176	42	8-Φ34	744	560
150	450	350	290	250	204	46	12-Φ34	800	560
200	550	430	360	312	260	54	12-Φ41	800	560
250	650	500	430	382	313	60	12-Φ41	1050	640
300	750	585	500	442	364	70	16-Φ48	1200	720
350	850	655	560	498	422	76	16-Φ54	1430	800
400	950	715	620	558	474	80	16-Φ54	1740	850
Z40Y-160
40	260	175	125	92	75	32	4-Φ27	350	320
50	300	215	165	132	95	36	8-Φ25	512	360
65	340	245	190	152	110	44	8-Φ30	560	360
80	390	260	205	168	130	46	8-Φ30	585	400
100	450	300	240	200	160	48	8-Φ34	631	4450
125	525	355	285	238	190	60	8-Φ41	723	560
150	600	390	318	270	205	666	12-Φ41	820	640
200	750	480	360	345	275	78	12-Φ48	990	720
250	838	580	485	425	330	88	12-Φ54	1120	800
300	965	665	570	510	380	100	16-Φ54	1300	850
