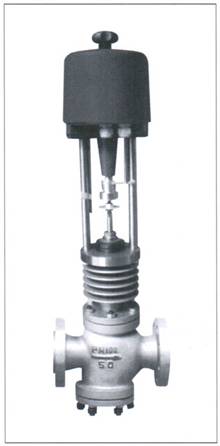

电动双座调节阀

发布日期:2017-08-20 浏览量:
ZAZN型电动双座调节阀,接受来自调节仪表的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

服务热线:0577-57666051/57666050

在线咨询

■ 概述

    ZAZN型电动双座调节阀,接受来自调节仪表的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

    本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-250~450℃,接受信号为0~10mA.DC或4~20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者适用于一般场合,而后者用于不允许外漏的特殊场合,流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。

■ 特点

·阀体按流体力学原理设计成等截面低流阻流道.额定流量系数增大30%。
·可调范围大,固有可调比为50,流量特性有直线和等百分比。
·电动双座调节阀不平衡力小,阀稳定性好,使用压差大。
·调节切断型采用软密封结构阀芯,达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈。可提高自动调节精度。
·电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封,杜绝流体外漏。

■ 主要零件材料

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀杆:1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
衬套:2Cr13
垫片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
波纹管:1Cr18Ni9Ti

■ 主要技术参数

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

额定流量
系数Kv

直线

12.1

10.4

30.3

48.3

75.9

121

193.6

302.5

484

759

等百分比

11

17.6

27.5

44

69.3

110

176

275

440

693

额定行程(mm)

16

25

40

60

公称压力PN(MPa)

1.0、1.6、4.0、6.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬密封:Ⅱ、Ⅳ级    软密封:Ⅵ级

工作温度t(℃)

-250~-60、-20~200、-40~250、-40~450、-60~450

信号范围(mA.DC)

O~10、4~20

作用方式

电关式、电开式

使用环境温度(℃)

电动调节阀:-20~70    伺服放大器:0~50

使用环境湿度

电动调节阀:≤95%    伺服放大器:≤85%

电源电压

220V.Ac 50Hz    380V.Ac 50Hz

﹡ 本产品性能指标贯彻JB/T7387-94。

序号

项目

性能指标

1

基本误差(%)

±2.5

2

回差(%)

1.5

3

死区(%)

3.0

4

额定行程偏差(%)

+2.5

5

额定流量系数(%)

±10

6

固有流量特性

符合IEC534-1、GB/T4213-92中规定的斜率偏差

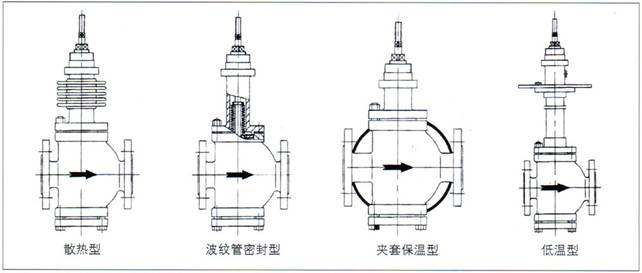

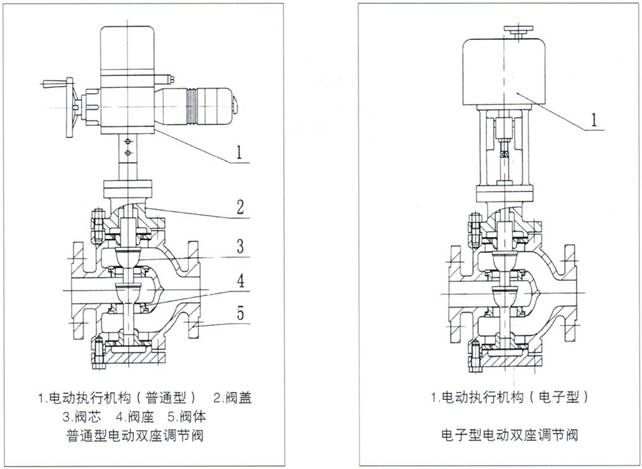

■ 双座外形

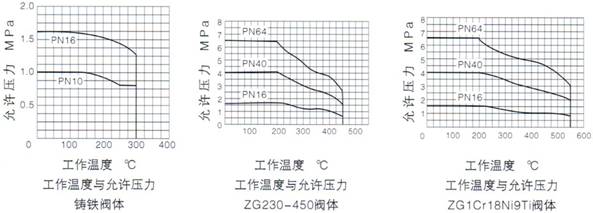

■ 阀体及阀芯材料选择

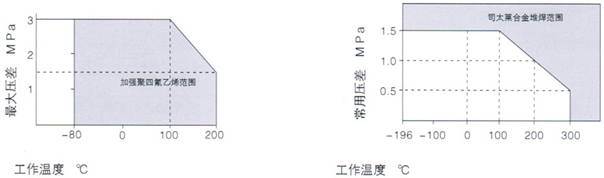

软阀座型  工作温度与最大压差范围                                   司太莱合金堆焊  工作温度与常用压差范围

■ 配套用电动执行机构有关技术参数

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

电动执行
机构型号

普通型

ZAZ-60
DKZ-310

ZAZ-60
DKZ-310

DKZ-410

DKZ-410
DKZ-510

电子型

JHZAZ1

JHZAZ2

JHZAZ3

JHZAZ4

电动执行
机构推力
(N)

普通型

400
4000

400
4000

6400

6400
16000

电子型

2000

4000

6000

8000

全行程
时间(S)

普通型

12.5

20

32

48

电子型

30

30

48

60

消耗功率
(W)

普通型

28

35

电子型

6

15

25

40

﹡ 表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。

■ 允许压差

电动双座调节阀允许压差表

公称通径(mm)
推力(N)

25

32

40

50

65

80

100

125

150

200

400

3.97

3.08

2.44

1.94

2000

6.40

4000

6.40

6.40

6.40

6.40

6000

6.40

6.40

6.40

6400

6.40

6.40

6.40

6.40

6.40

5.13

8000

6.40

6.40

6.40

16000

6.40

6.40

6.40

﹡ 允许压差值若大于公称压力,则取公称压力值。

■ 双座外形尺寸及重量

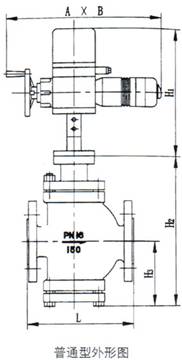

■ 普通型(单位:mm)

公称通径DN

25

32

40

50

65

80

100

125

150

200

A

460

530

630

B

230

230

260

H1

490

540

625

L

PN16 / PN40

160

180

200

230

290

310

350

400

480

600

PN64

230

260

260

300

340

380

430

500

550

650

H2

295

330

340

362

424

462

482

656

691

752

H3

110

130

135

148

174

194

204

260

280

346

重量(kg)

PN16 / PN40

59

60

65

68

100

112

126

188

211

260

PN64

63

64

74

78

109

135

160

233

256

305

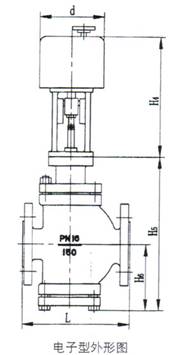

■ 电子型(单位:mm)

公称通径DN

25

32

40

50

65

80

100

125

150

200

d

φ155

φ162

φ170

H4

290

325

380

L

PN16 / PN40

160

180

200

230

290

310

350

400

480

600

PN64

230

260

260

300

340

380

430

500

550

650

H5

295

330

340

362

424

462

482

656

691

752

H6

110

130

135

148

174

194

204

260

280

346

重量(kg)

PN16 / PN40

19

21

26

28

59

71

85

132

155

205

PN64

23

28

36

38

68

94

116

176

201

255

■ 连接尺寸及标准

·法兰标准:铸铁法兰按GB4216-84  铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN10、PN16为凸面;PN40、PN64为凹凸面、阀体为凹面。
·结构长度:按GB12221-89标准
·薄膜执行机构气信号接口:内螺纹M16×1.5
·夹套保温型夹套载热体接口:对焊φ18×4
 *  阀体法兰及法兰端面距离可以按用户指定的标准制造。
如:ANSI、JIS、DIN等标准。

■ 订货须知

  订货时请用户提供以下资料:
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·工作温度及范围
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其它特殊要求

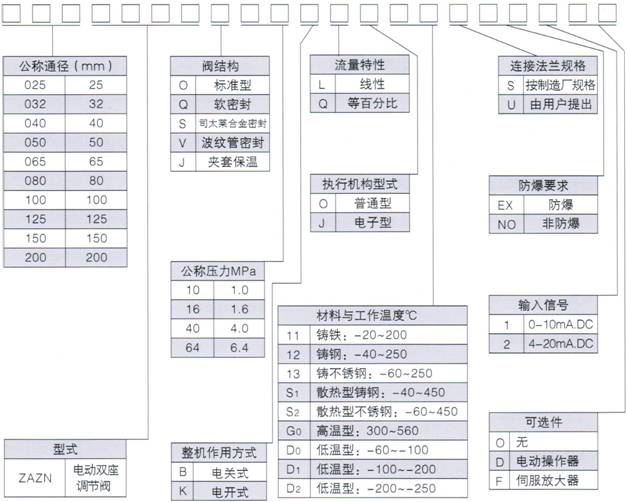

■ 型号


    100ZAZN040KQO12SNO2DF表示阀口径为100mm的电动双座调节阀,标准型阀结构,公称压力4.0MPa,电开式,流量特性等百分比,普通型电动执行机构。连接法兰按制造厂规格,无防爆要求,输入信号4~20mA.DC,配电动操作器,伺服放大器。
