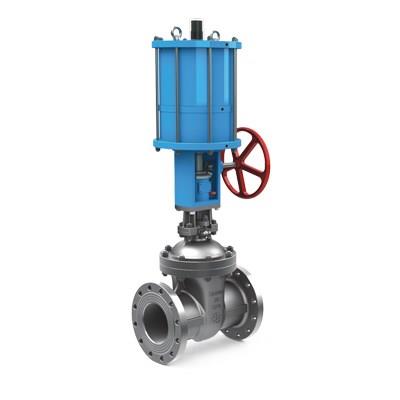

闸阀气动带侧装手动气缸

气动闸阀:借助压缩空气驱动的阀门。气动闸阀结构图

气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。

1)气动阀规格及类别，应符合管道设计文件的要求。

2)气动阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。

3)气动阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际气动闸阀的工压;气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏;阀门开启状况下，阀体应能承受二倍阀门工压的要求。

4)气动阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。

1)阀体材质，应以球墨铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际的物理化学检测数据。

2)阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。

3)螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。

4)阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

5)密封面的材质

①气动阀门类别不一，密封方式及材质要求不一;

②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明;

③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据;

④蝶阀应标明阀体上密封面材质及蝶板上密封面材质;它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能;通常采用丁腈橡胶及三元乙丙橡胶等，严禁掺用再生胶。

6)阀轴填料

①由于管网中的气动阀，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果;

②阀轴填料亦应在承受频繁启闭时，密封效果的良好性;

③鉴于上述要求，阀轴填料力求终身不换或十多年不更换;

④填料若需更换，气动阀设计应考虑能有水压的状况下更换的措施。

1)箱体材质及内外防腐要求与阀体原则一致。

2)箱体应有密封措施，箱体组装后能承受3米水柱状况的浸泡。

3)箱体上的启闭限位装置，其调节螺帽应在箱体内或设在箱外，但需专用工具才可作业。

4)传动结构设计合理，启闭时只能带动阀轴旋转，不使其上下窜动，传动部件咬合适度，不产生带负荷启闭时分离打滑。

5)变速传动箱体与阀轴密封处不可连接成无泄漏的整体，否则应有可靠的防串漏措施。

6)箱体内无杂物，齿轮咬合部位应有润滑脂保护。
