ZJHP(M)型(散热片)气动高温调节阀

发布日期:2016-08-12 浏览量:
ZJHP(M)型(散热片)气动高温调节阀由气动薄膜多弹簧执行机构和精小型单座阀组成。具有可靠的动作性能,精确的流量特性,可调范围大,阀座泄漏量小,操作稳定,多弹簧执行机构高度低、重量轻、装备简便,精小型阀体结构紧凑、流道通畅,具有较大的流量系数。适用于对泄露量要求…

服务热线:0577-57666051/57666050

在线咨询

产品描述
产品型号:ZJHP(M)型
产品特点:ZJHP(M)型(散热片)气动高温调节阀
详细介绍

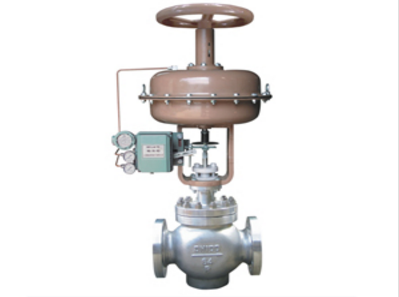

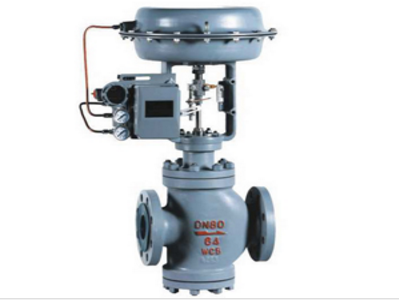

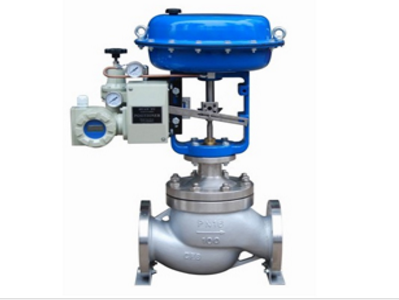

ZJHP(M)型(散热片)气动高温调节阀由气动薄膜多弹簧执行机构和精小型单座阀组成。
具有可靠的动作性能,精确的流量特性,可调范围大,阀座泄漏量小,操作稳定,多弹簧执行机构高度低、重量轻、装备简便,精小型阀体结构紧凑、流道通畅,具有较大的流量系数。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
气动调节阀按照开关方式的不同可分为气关式和气开式两种。
气关式阀由正作用执行机构和阀构成。当输入信号压力由下限值改变为上限值时,阀从全开到全关。
气开式阀由反作用执行机构和阀组成,当输入信号压力由下限值改变为上限值时,阀从全关到全开。
技术参数:
阀体部分
阀体型式:铸造球型阀
公称通径:DN20、25 、32 、40 、50 、65 、80 、100 、200
公称压力:PN 1.6、2.5、4.0、6.4、10Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K
连接方式:法兰: FF、RF、RTJ、等
焊接:SW、BW
法 兰 距:符合IEC 534
阀盖形式:标准型、加长型(散热、低温、波纹管密封)
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:薄膜多弹簧执行机构气开式、气关式 、双作用气缸式执行机构
电动:普通型381L PSL、防爆型381L系列
定位器:电气阀门定位器、智能型数字定位器
附件:电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等
阀内部件
阀芯型式:单座、套筒型阀芯
流量特性:等百分比、线性 、快开
内件材质:标准材质组合及使用温度、压力范围请参阅附录
阀体材质:WCB、WC9、CF8、CF8M等
阀盖材质:WCB、WC9、CF8、CF8M
阀芯材质:304、304+STL/PTFE、316、316+STL/PTFE

填料材质:“V”型PTFE、 柔性石墨、波纹管

阀门尺寸 L H1 H2 h1 C 执行机构
inch mm ANSI 150 PN16、25 ANSI 300 PN40 ANSI 600 PN64、100
3月4日 20 184 7.25 184 7.25 206 8.12 425 53 213 288 ZHB-22
1 25 184 7.25 184 7.25 210 8.25 435 58 218 288 ZHB-22
11月4日 32 200 7.87 200 7.87 251 9.88 448 70 231 288 ZHB-22
1 1/2 40 222 8.75 222 8.75 251 9.88 448 75 231 288 ZHB-23
2 50 254 10 254 10 286 11.25 487 83 255 288 ZHB-23
21/2 65 276 10.88 276 10.88 311 12.25 628 93 311 360 ZHB-34
3 80 298 11.75 317 12.5 337 13.25 645 98 328 360 ZHB-34
4 100 352 13.88 368 14.5 394 15.5 656 115 328 360 ZHB-34
5 125 420 16.53 400 15.75 500 19.69 806 125 389 470 ZHB-45
6 150 451 17.75 473 18.62 508 20 857 143 440 470 ZHB-45
8 200 600 21.38 568 22.38 610 24 926 180 514 470 ZHB-45

订货须知:订货时请填写《规格书》或注明一下内容:
1.产品型号
2.公称压力
3.公称通径、额定流量系数Kv
4.信号压力、弹簧范围
5.流量特性
6.阀的开关方式
7.介质工作温度范围
8.阀体、阀芯材料
9.是否带附件,说明附件型号
10.是否有其他特殊要求
