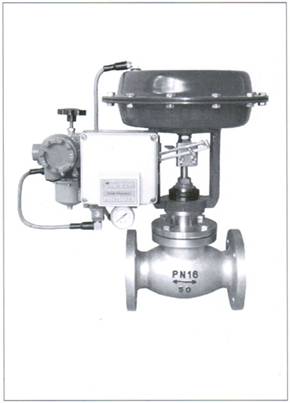

气动薄膜单座调节阀

■ 气动薄膜单座调节阀概述

    气动薄膜单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

    本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN15～250。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

■ 气动薄膜单座调节阀特点

顶导向单座调节阀，结构紧凑，部件少、易维修。

可调范围大，固有可调比为50。
执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
气动薄膜调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

■ 气动薄膜单座调节阀主要零件材料

阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13

■ 气动薄膜单座调节阀规格与技术参数

公称通径DN(mm) (阀芯直径dN)			20				25	32	40	50	65	80	100	125	150	200
			(10)	(12)	(15)	(20)
额定流量 系数Kv	直线		1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比		1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L(mm)			16					25			40			60
膜片有效面积Ae(cm2)			280					400			600			1000
信号范围Pr(kPa)			20～100、40～200
气源压力Ps(MPa)			0.14～0.4
固有流量特性			直线、等百分比
固有可调比			50
允许泄漏量			硬阀座：Ⅳ(10-4阀额定容量)    软阀座：Ⅵ级
公称压力PN(MPa)			1.0、1.6、4.0、6.4
工作温度t (℃)		常温型	-20～200、-40～250、-60～250
		散热型	-40～450、-60～450
		高温型	450～560
		低温型	-60～-100、-100～-200、-200～-250

﹡ 本产品性能指标贯彻GB/T4213标准

■ 气动薄膜单座调节阀连接尺寸及标准

· 法兰标准：铸铁法兰按GB4216.5
  铸钢法兰按GB9113、JB/T79、HG/T20592
· 法兰密封面形式：PN10、PN16为突面；
  PN40、PN64为凹凸面、阀体为凹面。
· 薄膜执行机构气信号接口：内螺纹M16×1.5
· 夹套保温型夹套载热体接口：对焊φ18×4
﹡ 阀体法兰及法兰端面距离可以按用户指定的标准制造。
  如：ANSI、JIS、JPI等标准。

■ 气动薄膜单座调节阀订货须知

  订货时请用户提供以下资料：
· 调节阀名称、型号
· 公称通径(mm)
· 公称压力(MPa)
· 额定流量系数(Kv)
· 固有流量特性
· 介质名称
· 工作温度及范围
· 整机作用方式
· 阀体、阀内件及填料材质
· 所配附件
· 其它特殊要求

■ 气动薄膜单座调节阀型号

例    LN150MB101Q16KC表示阀口径为150mm的气动薄膜单座调节阀，标准阀体，公称压力1.6MPa，整机作用方式气关，等百分比流量特性，铸钢阀体，工作温度范围-40～250℃，法兰连接规格按制造厂标准。
