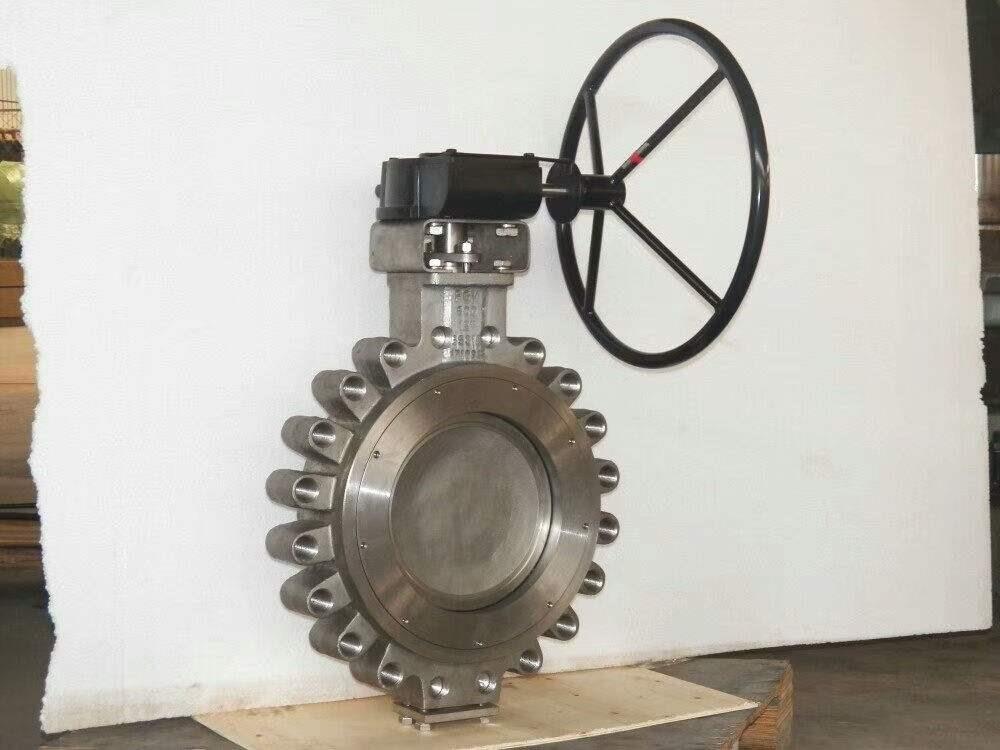

美标凸耳式高性能对夹不锈钢手动涡轮蝶阀LTD372F

发布日期：2016-07-18 浏览量：次

1．按结构形式分类(1) 中心密封蝶阀(2) 单偏心密封蝶阀(3) 双偏心密封蝶阀(4) 三偏心密封蝶阀2．按密封面材质分类(1) 软密封蝶阀1)密封副由非金属软质材料对非金属软质材料构成。2)密封副由金属硬质材料对非金属软质材料构成。(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬…

服务热线：0577-57666051/57666050

在线咨询

双偏心高性能蝶阀D372F-150LB

气动高性能蝶阀铸钢体316体对夹双偏心蝶阀 PTFE密封

双偏心蝶阀高性能蝶阀

手动D72F高性能蝶阀凸耳式梅花型对夹软密封

类型代号（D表示蝶阀）结构形式代号（表一）连接形式代号（表二）传动方式代号（表三）阀座密封面或衬里材料代号（表四）公称压力代号阀体材料代号（表五）

表一		表二
结构形式	代号	结构形式	代号
杠杆式	0	法兰	4
垂直板式	1	对夹	7
斜板式	3	焊接	6

表三		表四
传动方式	代号	阀座密封面或衬里材料	代号
蜗轮	3	合金钢	H
气动	6	氟塑料	F
液动	7	硬质合金	Y
电动	9	铜合金	T

表五
阀门材料	代号	阀门材料	代号
WCB	C	CF8（304）	P8
1Cr5Mo ZG1Cr5Mo	I	CF3（304L）	P3
1Cr18Ni9TiZG1Cr18Ni9Ti	P	CF8M（316）	R8
1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti	R	CF3M（316L）	R3

undefined
产品采用标准：JB/T8527-97
法兰式连接尺寸：GB9113.1-9113.26-88整体钢制管法兰；
GB9115.1-9115.36-88对焊钢制管法兰；
结构长度：GB/T5188.2-94对夹式连接阀门的结构长度；
GB/T12221-89法兰连接金属阀门的结构长度；
压力试验：GB/T13927-92通用阀门压力试验。

undefined
1．按结构形式分类
(1) 中心密封蝶阀
(2) 单偏心密封蝶阀
(3) 双偏心密封蝶阀
(4) 三偏心密封蝶阀
2．按密封面材质分类
(1) 软密封蝶阀
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
3．按密封形式分类
(1)强制密封蝶阀。
1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。
2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹性密封元件充压产生。
(3)自动密封蝶阀。密封比压由介质压力自动产生。
4．按工作压力分类
(1)真空蝶阀。工作压力低于标准大气压的蝶阀。
(2)低压蝶阀。公称压力PN≤1.6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2.5∽6.4MPa的蝶阀。
(4)高压蝶阀。公称压力PN为10.0∽80.OMPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。
5．按工作温度分类
(1)高温蝶阀。t>450℃的蝶阀。
(2)中温蝶阀。120℃
(3)常温蝶阀。-40℃
(4)低温蝶阀。-100℃
(5)超低温蝶阀。t≤-100℃的蝶阀。
6．按连接方式分类
(1)对夹式蝶阀
(2)法兰式蝶阀
(3)支耳式蝶阀
(4)焊接式蝶阀
