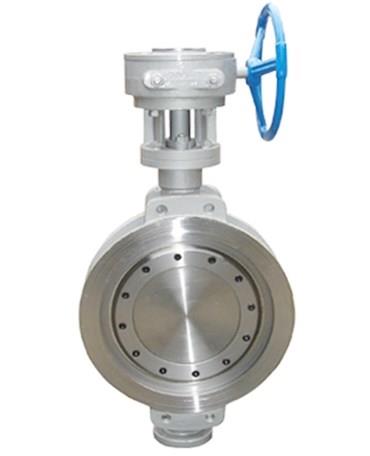

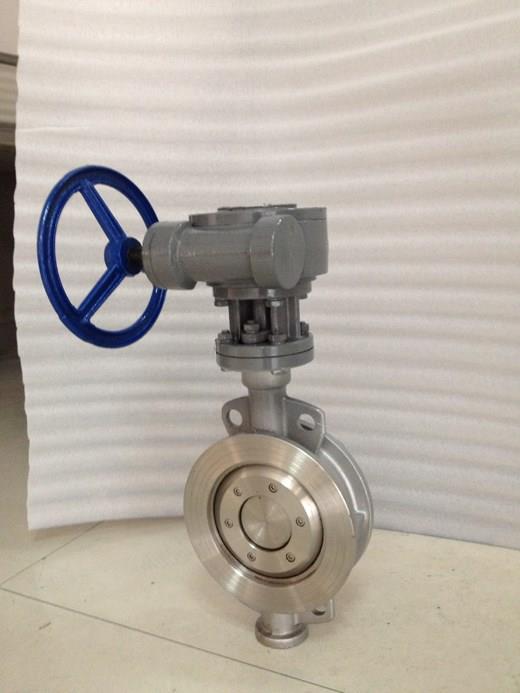

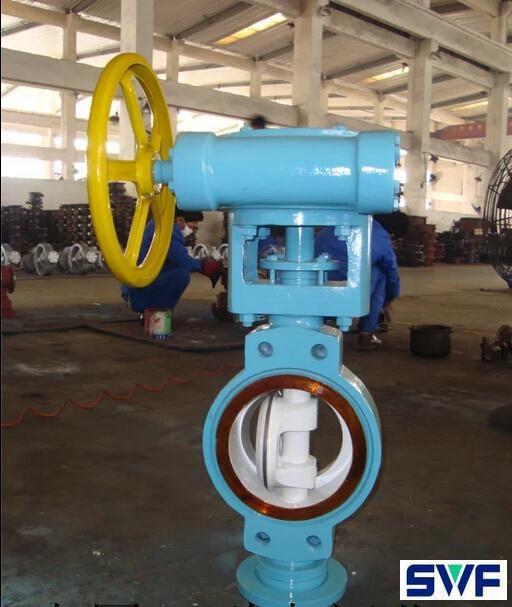

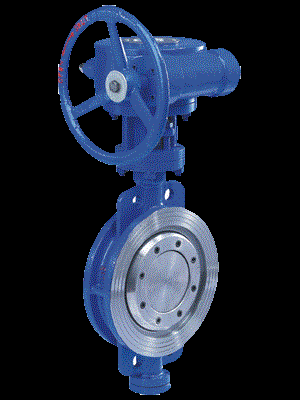

D373H、D373W、D373Y三偏心对夹硬密封蝶阀

发布日期:2018-08-08 浏览量:

D373H、D373W、D373Y三偏心对夹硬密封蝶阀

发布于:2016-06-30 10:14
三偏心对夹硬密封蝶阀

【产品用途】

D73H、D373H、D673H、D973H型PN10~PN100三偏心对夹硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

【公称通径】

其公称通径从DN50到DN1200,有DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm、DN700mm、DN800mm、DN900mm、DN1000mm、DN1200mm。

【产品特点】

1、对夹金属多层次密封蝶阀对夹连接结构简单,方便安装与拆卸,重量轻的特点。金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

【执行标准】

设计规范: GB/T 12238 API609

结构长度: GB/T 12221 API609 ASME B16.10

法兰连接: GB/T 9113 API609 ASME B16.5 ISO5752

试验与检验:GB/T 13927 API598

【性能参数】

三偏心对夹硬密封蝶阀型号

D373H-10
D373H-16
D373H-25
D373H-40
D373H-64
D373H-100

D673H-10
D673H-16
D673H-25
D673H-40
D673H-64
D673H-100

D973H-10
D973H-16
D973H-25
D973H-40
D973H-64
D973H-100

工作压力(MPa) 0.6~10.0 (PN6-PN100)
适用温度(℃) ≤400℃
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
蝶板 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀杆 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel
密封面 SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel
填料 柔性石墨 PTFE

【结构示意图】
硬密封对夹式蝶阀结构及尺寸示意图

【外形尺寸】
0.6MPa和1.0MPa三偏心对夹硬密封蝶阀主要外形尺寸
PN1.6MPa和PN2.5MPa三偏心对夹硬密封蝶阀主要外形尺寸
4.0/6.3/10.0MPa三偏心对夹硬密封蝶阀主要的外形尺寸
