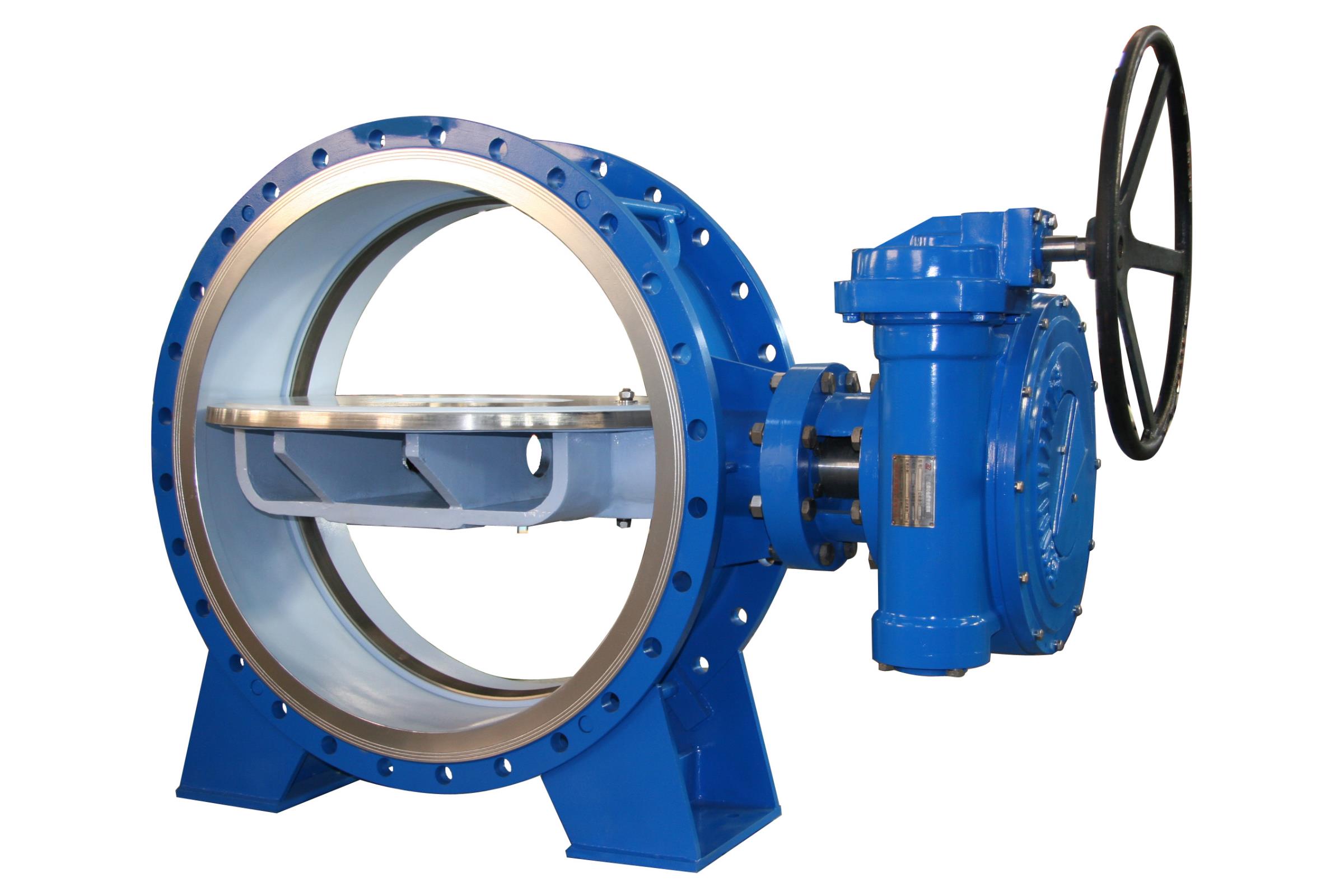

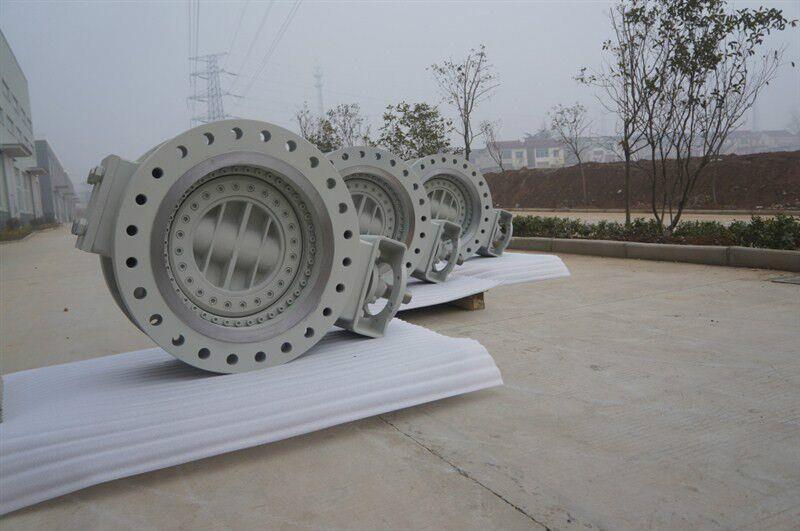

法兰双向压力蝶阀

发布日期：2016-06-21 浏览量：次

1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。2、操作扭矩较小，转90度启闭，轻便迅速。3、流阻小，具有良好的水力特性，流量特性近似倾斜直线，节能效果好，双向密封对水流无方向…

服务热线：0577-57666051/57666050

双向硬密封蝶阀概述：

双向硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
特点：由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

双流向蝶阀特点和性能:密封可调节更换，提高效益、延长寿命。可浮动密封结构，在高温或冷态工况下，密封环可以随蝶板关闭的推力适当调整自身的位置，实现蝶板与阀座完全吻合，密封比压均匀，达到零泄漏。三偏心结构，开启密封即分离，关闭接触即密封，可真正实现双向密封。轴向定位装置，解决轴向蝶板窜动而引起上下密封面部分压伤、磨损泄漏的难题，并实现了阀门传动执行器可朝任意方向安装（通径500mm以上蝶阀，建议卧式安装是最佳位置）。

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

DTD341H蜗轮式法兰蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨
