包胶蝶阀 全衬胶蝶阀

发布日期:2018-06-07 浏览量:
主要产品有对夹蝶阀、法兰蝶阀、电动蝶 阀、涡轮蝶阀、手柄蝶阀、气动蝶阀、PVC蝶阀、塑料蝶阀、衬氟蝶阀、煤气阀门、船用阀门、通风蝶阀、水泥蝶阀、美标蝶阀、德标蝶阀、日标蝶阀

服务热线:0577-57666051/57666050

在线咨询

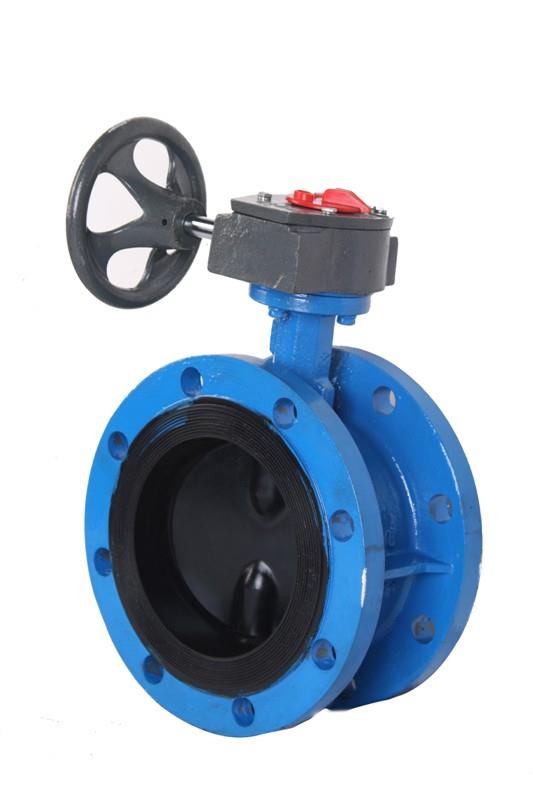

D341J-10C/16C涡轮软密封粉尘法兰蝶阀简介:

      中线软密封法兰蝶阀是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。这种阀门既可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到好的效果。
  软密封法兰蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、粉尘、煤灰、水泥粉、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。(选用不同的材质分别过不同的介质和温度)

其主要特点为:
  1、小巧轻便,容易拆装及维修,并可在任意位置安装。
  2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
  3、流量特性趋直线,调节性能好。
  4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
  5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
  6、密封件可更换,且密封可靠达到双向密封。 
  7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
  8、该阀可设计成法兰连接和对夹连接。
  9、驱动方式可选择手动、电动或气动。

软密封法兰蝶阀采用标准:
设计标准:GB/T2238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
